Краны шаровые стальные ALSO

Краны шаровые стальные ALSO в Новосибирске

Определение

Краны шаровые стальные ALSO - запорная арматура с цельносварным корпусом производства уральского завода. Запирающий элемент - шар с проходным каналом. Управление поворотом на 90 градусов.

Краны ALSO рассчитаны на воды тепловых сетей с температурой до 200 °С, газообразные и жидкие неагрессивные среды. Диапазон Ду - от 15 до 300, давление - Ру 16-40.

Расшифровка названия (маркировки)

Буквенно-цифровое обозначение собирается из блоков:

• КШ - кран шаровой;
• Ф - фланцевое присоединение, П - присоединение под приварку, М - муфтовое;
• цифры после точек - условный диаметр (065 - Ду 65) и давление (25 - Ру 25).

Пример артикула: КШ.П.065.25-01 - цельносварной кран под приварку, Ду 65, Ру 25.

Примеры маркировки

• КШ.Ф.П.050.40 - фланцевый полнопроходной, Ду 50, Ру 40;

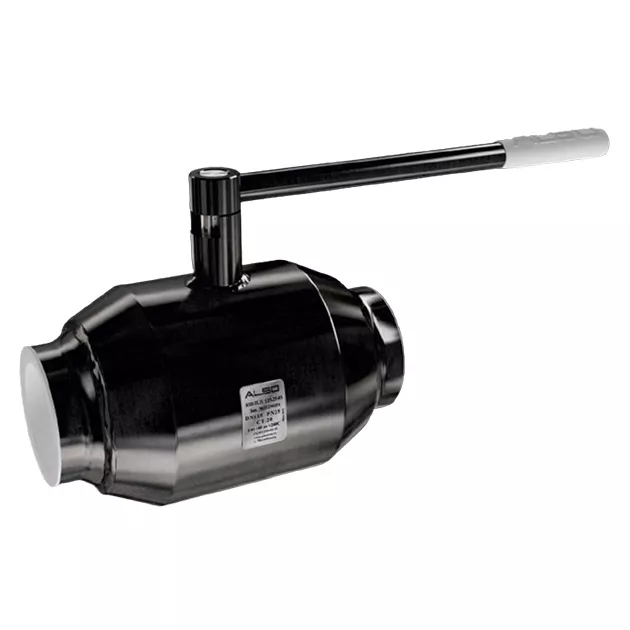

• КШ.П.100.25 - под приварку, Ду 100, Ру 25;
• КШ.М.П.032.40 - муфтовый полнопроходной, Ду 32, Ру 40.

Технические аналоги

По присоединению, Ду и Ру краны ALSO заменяются на шаровые краны LD, МАРШАЛ 11с67п и TEMPER соответствующих серий. При подборе аналога сверяют строительную длину, тип присоединения и класс герметичности.

Основные технические характеристики

• диаметры Ду 15-300;
• давление Ру 16, Ру 25, Ру 40 (1,6-4,0 МПа);
• температура рабочей среды - до 200 °С;
• корпус - цельносварной, разборного обслуживания не требует;
• класс герметичности - А по ГОСТ 9544;
• управление - ручка-рычаг, редуктор, привод.

Разновидности исполнения

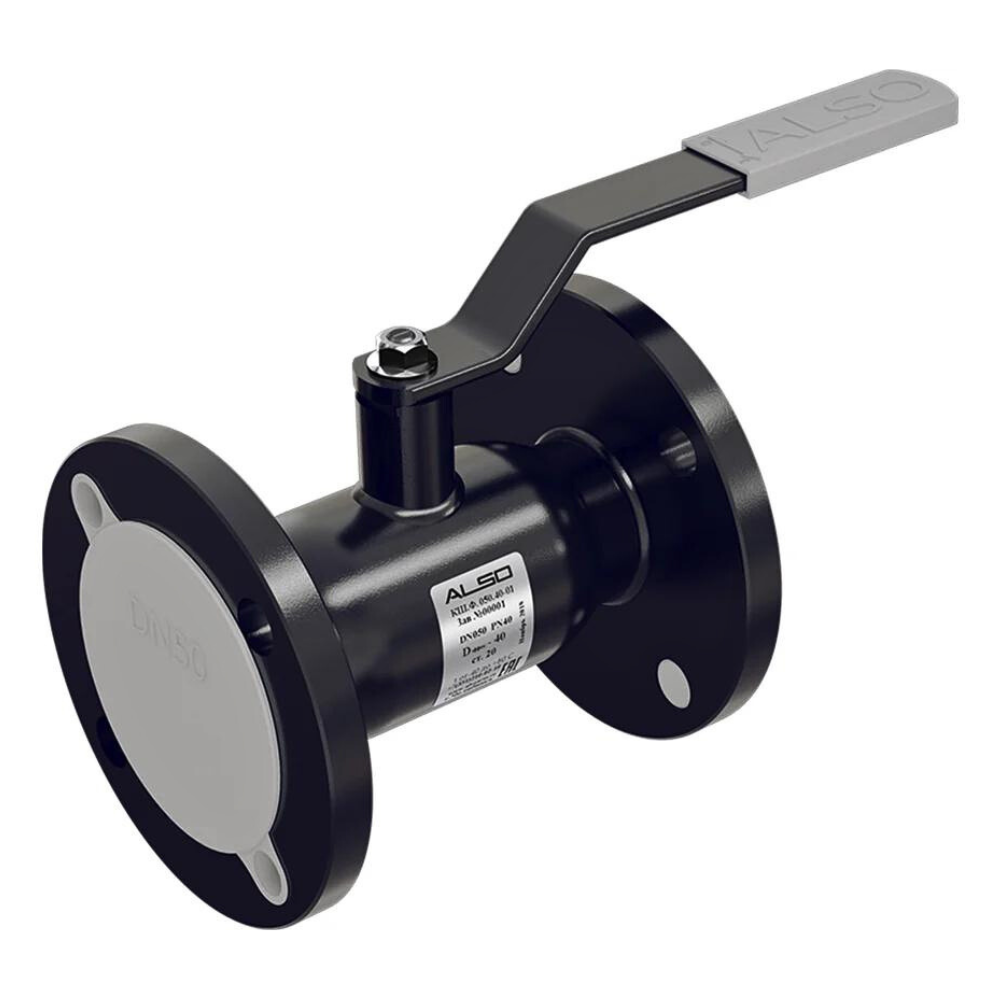

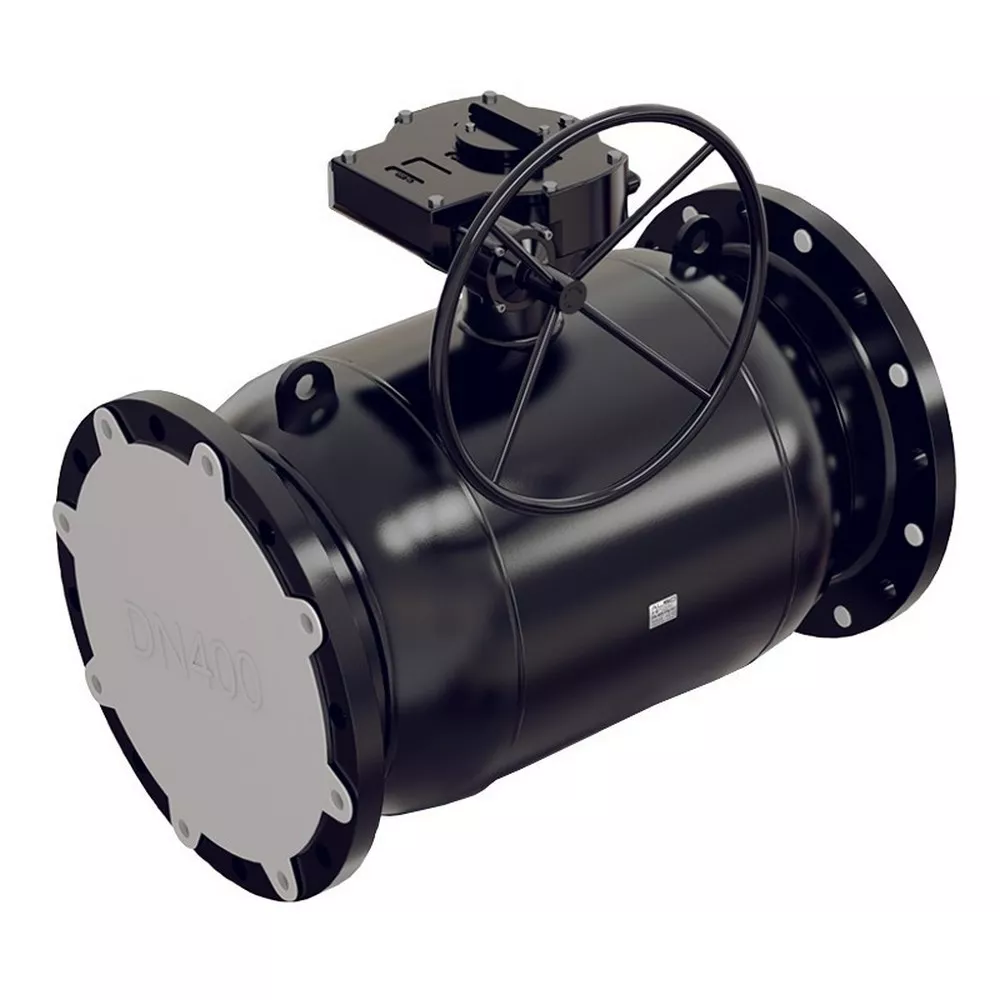

• КШ.Ф - фланцевый, стандартнопроходной, Ду 125-300;
• КШ.Ф.П - фланцевый полнопроходной, Ду 15-250;

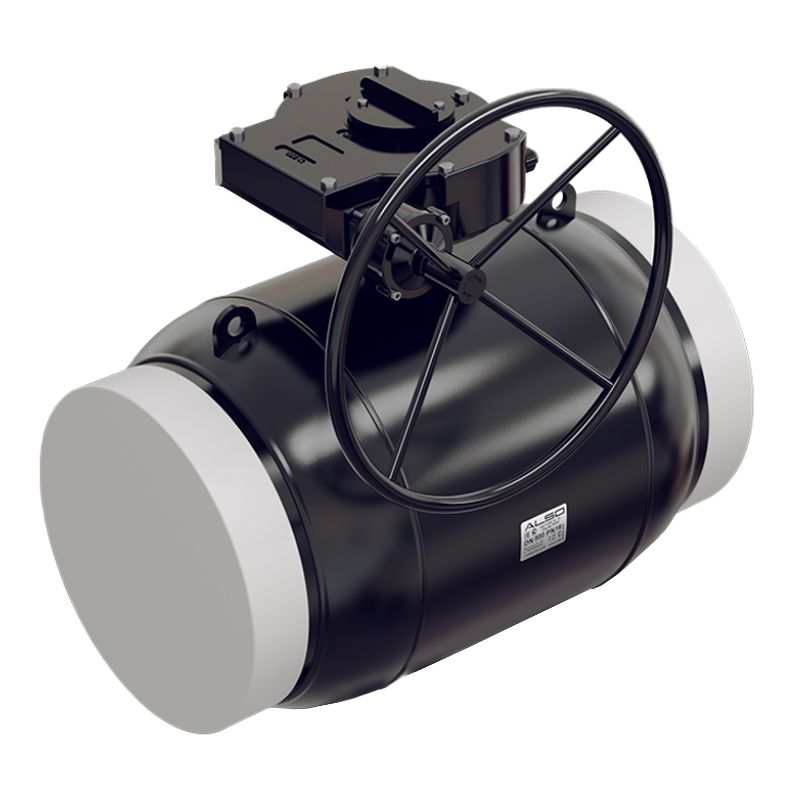

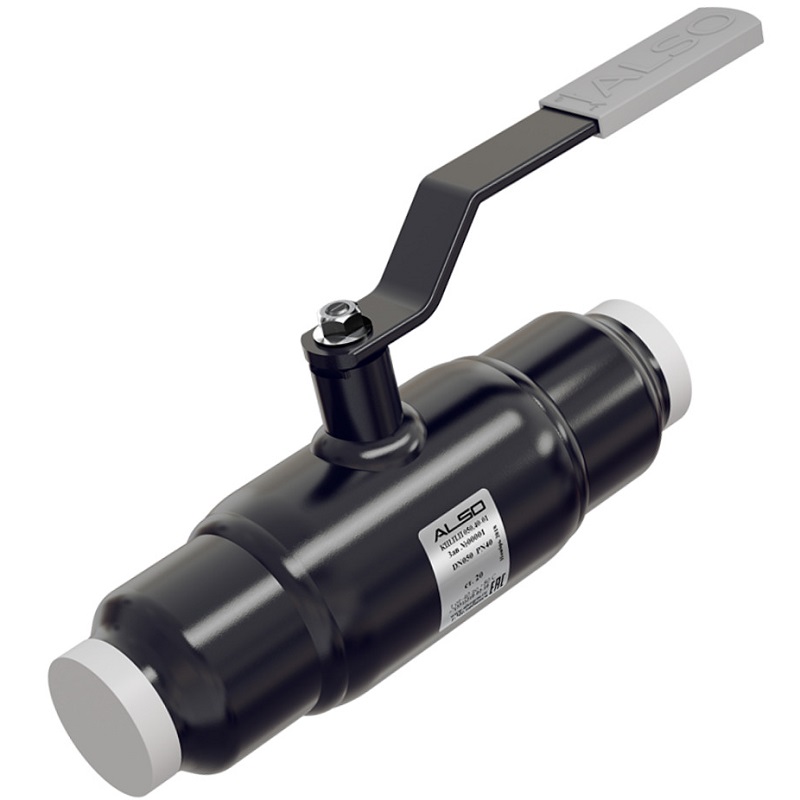

• КШ.П - под приварку;

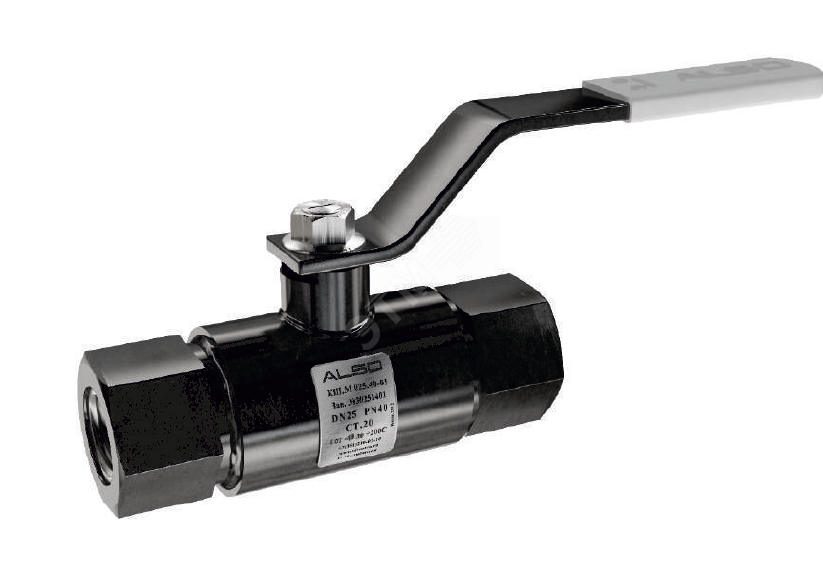

• КШ.М.П - муфтовый полнопроходной, Ду 15-80;
• исполнения с редуктором и под электропривод - по заказу.

Конструкция и ключевые элементы

Основа - цельносварной корпус из двух штампованных полусфер. Внутри - полированный шар с седлами из фторопласта. Шток проходит через уплотнительный узел, герметичность затвора не зависит от перепада давления.

Материал корпуса и основных элементов

• корпус - сталь 20 или 09Г2С;
• шар - сталь с полировкой и защитным покрытием;
• седла и уплотнения - фторопласт;
• шток - нержавеющая сталь.

Принцип работы

Поворот ручки или штурвала на 90 градусов переводит канал шара в положение «открыто» либо поперек потока - «закрыто». Промежуточные положения для регулирования расхода не применяются.

Рабочие среды и сферы применения

Основная среда - вода наружных и внутренних тепловых сетей, в том числе сетевая вода контуров отопления и ГВС. Краны ALSO также ставят на трубопроводы газораспределения и на нейтральные жидкие среды. Применение - теплоснабжение, ЖКХ, котельные, промышленные объекты.

Правила эксплуатации и ограничения

• кран работает только в положениях «открыто» и «закрыто»;
• запрещено использование в качестве регулирующей арматуры;
• параметры среды не должны превышать значения паспорта;
• для подземной установки выбирают исполнения с герметизированной конструкцией штока.

Как выбрать, на что обратить внимание

• диаметр трубопровода и тип присоединения (фланец, приварка, муфта);
• проход - полный или стандартный;
• рабочее давление и температура среды;
• способ управления - ручка, редуктор, привод.

Наиболее востребованные диаметры и давления

В теплосетях чаще всего заказывают Ду 25-150 при Ру 16 и Ру 25. На вводах котельных и узлах учета - Ду 150-300. В обвязке оборудования - Ду 15-50 при Ру 40.

Преимущества

• цельносварной корпус не требует обслуживания и подтяжки;
• стойкость к температурам до 200 °С;
• малое гидравлическое сопротивление у полнопроходных моделей;
• малая строительная длина;
• класс герметичности А.

Эксплуатация и монтаж

Кран монтируют в любом положении, приварку ведут при вынутом шаре либо с защитой уплотнений от нагрева - по инструкции завода. Перед пуском систему промывают. Периодическое обслуживание не требуется, контроль - по регламенту тепловых сетей.

Часто задаваемые вопросы

Чем ALSO отличается от других шаровых кранов?
Цельносварной корпус без разъема, полная взаимозаменяемость узлов и адаптация под тепловые сети с температурой воды до 200 °С.

Какой ресурс у крана ALSO?
Ресурс определяется классом герметичности А и материалом седел из фторопласта; точные значения циклов указаны в паспорте конкретной модели.

Краны ALSO подходят для газа?
Да, завод выпускает отдельную серию для газообразных сред - газоснабжение и газораспределение.

Что означает индекс -01 в артикуле?
Индекс после тире - исполнение по комплектации и уплотнениям; точный состав уточняется по паспорту изделия.

Какой тип присоединения выбрать?
Под приварку - для магистралей и подземной прокладки, фланцевый - там, где нужен быстрый демонтаж, муфтовый - на небольших Ду.

Есть ли полнопроходные исполнения?
Да, полнопроходные модели обозначаются индексом П и выпускаются в диапазоне Ду 15-250.

Можно ли ставить кран на пар?
Нет, основная среда - вода тепловых сетей и неагрессивные жидкости; для пара применяют другую арматуру.

Как управлять краном большого диаметра?
На Ду 80 и выше заказывают исполнение с редуктором; возможна комплектация под электропривод.

Нужен ли уход в эксплуатации?
Обслуживание не требуется: цельносварной корпус не имеет сальника с подтяжкой. Проверяют положение крана и герметичность сварных швов.

Чем фланцевый КШ.Ф отличается от КШ.Ф.П?
КШ.Ф - стандартнопроходной для Ду 125-300, КШ.Ф.П - полнопроходной для Ду 15-250.

Где купить

Краны шаровые ALSO можно купить у официального дилера DN-PN.RU. На сайте компании - актуальный прайс-лист с ценой на каждую позицию, стоимость доставки рассчитывается по региону. Каждый кран отгружается с паспортом изделия и сертификатами соответствия ТР ТС. Дилер DN-PN.RU помогает подобрать Ду, Ру и тип присоединения под проект, рассчитывает смету и отгружает со склада. Оформите заказ на dn-pn.ru или запросите счет.
