Краны шаровые стальные фланцевые ДУ32

Краны шаровые стальные фланцевые ДУ32 в Новосибирске

Кран шаровой стальной фланцевый ДУ32 - запорная арматура с шаровым затвором и фланцевым присоединением. Условный проход 32 мм (1 1/4), что равно одному и одной четверти дюйма. Такие краны ставят на трубопроводы водо- и теплоснабжения, газа, нефтепродуктов и технологических линий.

Примеры маркировки разных производителей и брендов

Стальные фланцевые краны ДУ32 выпускают российские заводы. У каждого завода своя система обозначений:

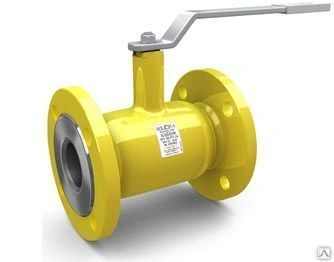

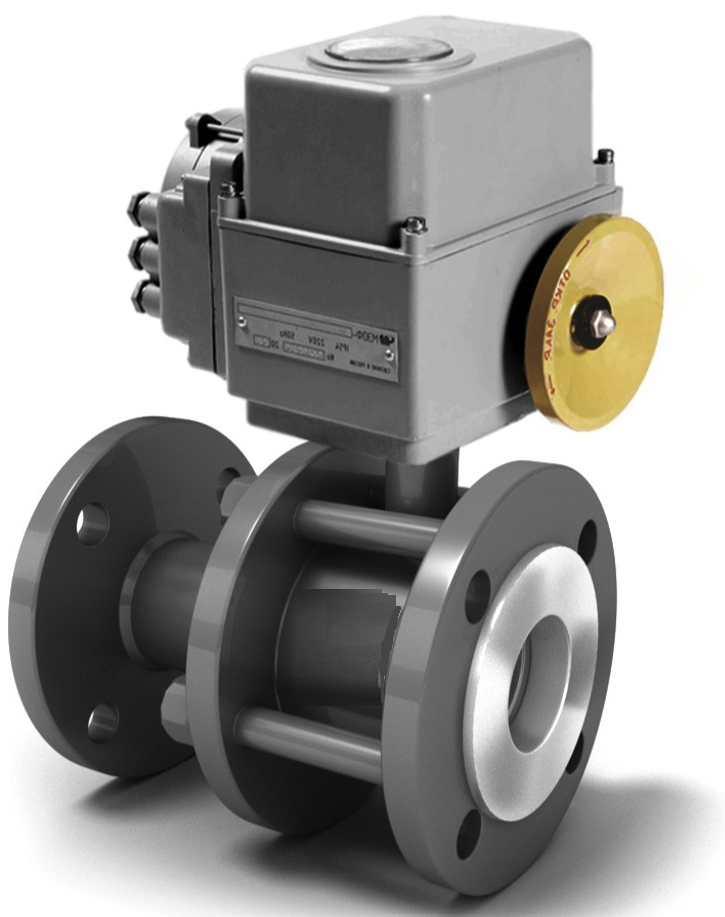

• LD - разборные серии КШ.Р.Ф (например, КШ.Р.Ф.032.016.П/П.02) и цельносварные КШ.Ц.Ф (например, КШ.Ц.Ф.032.016.П/П). В коде зашифрованы диаметр (32), давление (016, 025, 040), тип прохода - П/П полнопроходной, Н/П неполнопроходной и материал корпуса - 01 для стали 20, 02 для стали 09Г2С.

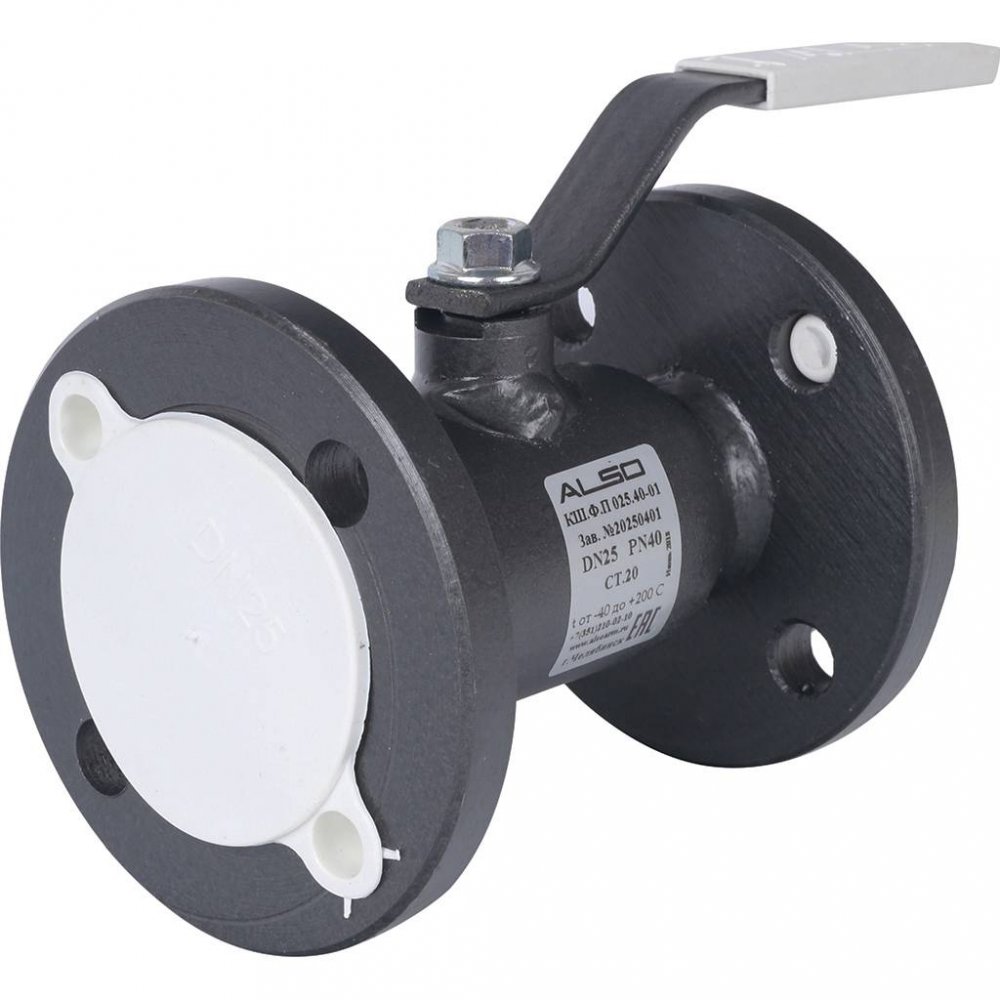

• ALSO (АЛСО) - маркировка вида КШ.Ф.032.16-02 и КШ.Ф.RS.032.16-02. Первые цифры - диаметр в мм, 16 - давление в кгс/см2, 02 - корпус из стали 09Г2С. Есть исполнения -01 из стали 20.

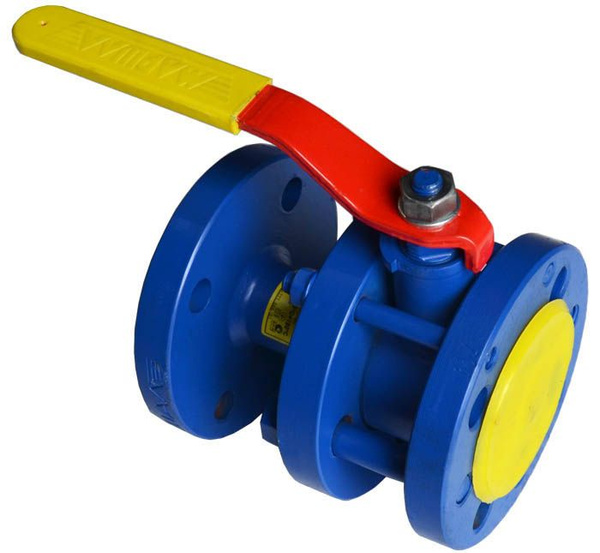

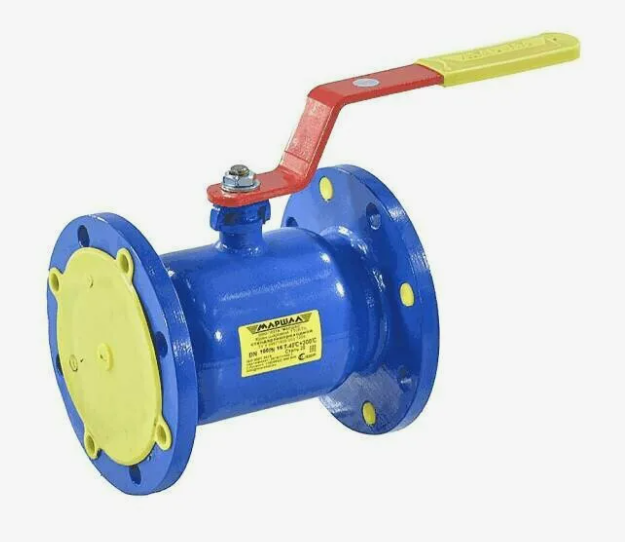

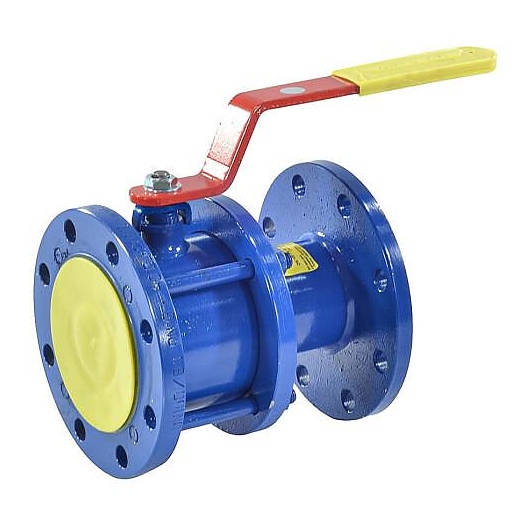

• МАРШАЛ (ЛЗТА) - разборные 11с67п СФ (например, 11с67п СФ.00.1.016.032) и цельносварные 11с67п ЦФ, 11с67п 2ЦФ (например, 11с67п 2ЦФ.00.1.040.032). Давление - 016, 025, 040, 080, 100 кгс/см2; материал - 00 сталь 20, 01 сталь 09Г2С.

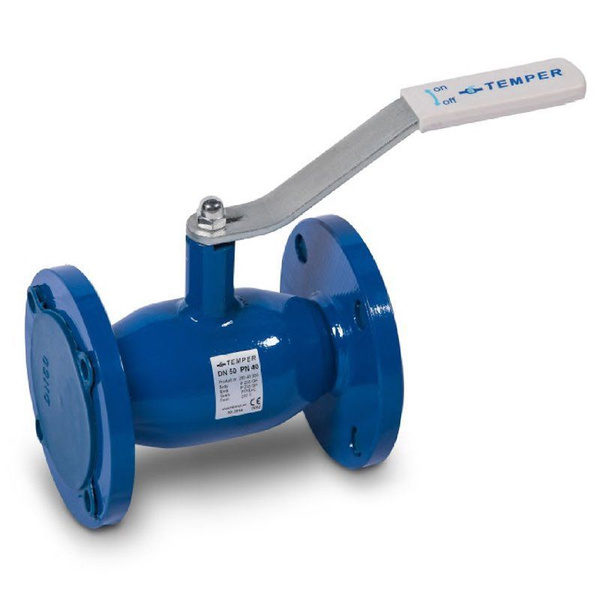

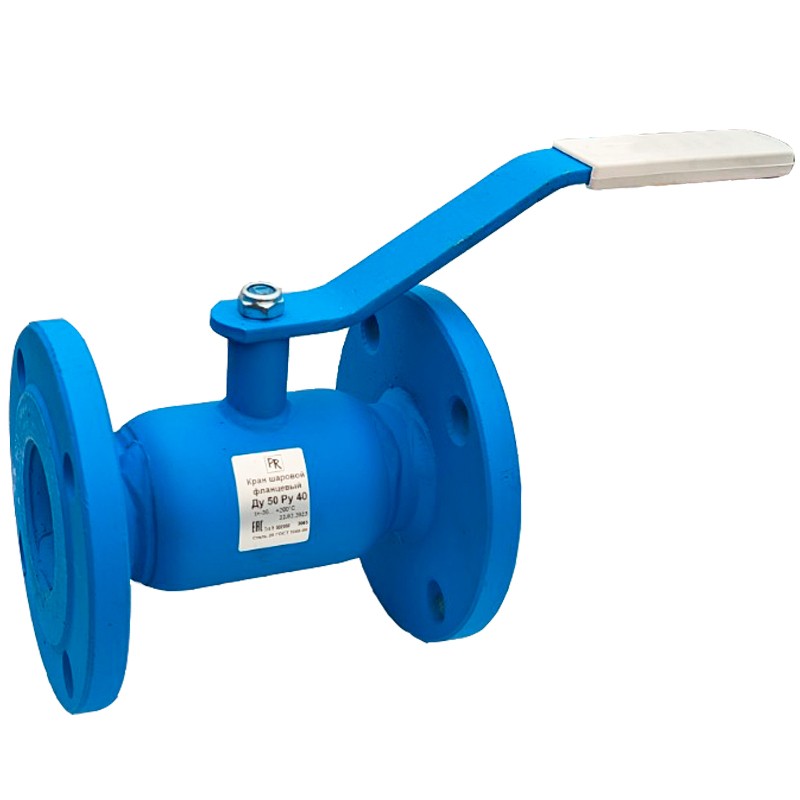

• Temper (Темпер) - цельносварные серии 286 ("под задвижку") и 283, обозначения вида КШ.Ц.Ф. Артикул 286032 расшифровывается как серия 286, диаметр 32. Фланцы - по ГОСТ 33259-2015.
• DN.ru - краны КШФП.316.032 и КШФ.316.032 из нержавеющей стали AISI 316 с уплотнением PTFE, исполнение с рукояткой или с ISO-фланцем под привод.

В запросах встречаются варианты: кран ДУ32, кран ду 32, кран DN32, Ду 32, 1 1/4. Все они означают один условный проход.

Характеристики кранов шаровых стальных фланцевых ДУ32

Типовые параметры шаровых кранов ДУ32 (ДУ 32, DN32) по каталогам производителей LD, АЛСО, МАРШАЛ, Temper:

• Условный проход - 32 мм (1 1/4, один и одна четверть дюйма).
• Условное давление - Ру16, Ру25, Ру40 (1,6; 2,5; 4,0 МПа). Отдельные серии МАРШАЛ выпускают на Ру80 и Ру100.
• Рабочая температура - от -60 до +200 °С (исполнение ХЛ1), от -40 до +200 °С (исполнение У1).
• Присоединение - фланцевое, размеры фланцев по ГОСТ 12815 и ГОСТ 33259.
• Тип прохода - полнопроходной или стандартнопроходной (суженный).
• Класс герметичности затвора - А по ГОСТ 9544-2015.
• Управление - рукоятка-рычаг, редуктор, электро- или пневмопривод (монтажный фланец ISO 5211).
• Ресурс - не менее 10 000 циклов, срок службы - не менее 30 лет.
• Строительная длина типовых исполнений - около 180 мм; значение зависит от серии и завода.

Масса крана ДУ32 зависит от исполнения: от нескольких килограммов у малых диаметров до десятков и сотен килограммов у крупных типоразмеров.

Конструкция и ключевые элементы

Кран шаровой стальной фланцевый ДУ32 - конструкция простая и ремонтопригодная. Основные элементы:

• корпус - стальной, разборный (две части, стянутые шпильками) или цельносварной;
• шаровая пробка - свободноплавающая сфера с проходным отверстием;
• седла - уплотнительные кольца, поджатые тарельчатыми пружинами;
• шпиндель (шток) - с защитой от выталкивания давлением среды;
• уплотнение штока - фторопластовые кольца, зажатые нажимной втулкой;
• опорное кольцо и горловина - держат шар и шток;
• рукоятка-рычаг с полимерным наконечником либо колонка управления под привод.

В цельносварных корпусах герметичность выше, ремонт не предусмотрен. В разборных конструкциях кранов ДУ32 уплотнения меняют на месте: подтягивают гайки, заменяют кольца, регулируют поджатие седел.

Материал корпуса и основных элементов

Материалы подбирают под температуру среды и климатическую зону:

• корпус, патрубки и горловина - сталь 20 (исполнение У1, до -40 °С) или низколегированная сталь 09Г2С (исполнение ХЛ1, до -60 °С); для агрессивных сред - нержавеющие стали;
• шар - нержавеющая сталь 08Х13, 08Х18Н10 или 08Х18Н10Т (аналоги AISI 304, 321), у части серий - 316;
• шпиндель - сталь 20Х13 или 14Х17Н2;
• седла и уплотнение штока - фторопласт Ф4К20, Ф4Г3К6 или PTFE с добавками; у части серий - фторсилоксан;
• опорное кольцо - сталь 08ПС; пружины поджима седел - сталь 65Г;
• рукоятка - сталь 3 с полимерным покрытием;
• прокладки между частями корпуса - паронит или графит.

Такой набор материалов держит теплосетевую воду, пар, газ и нефтепродукты без потери герметичности.

Принцип работы

Кран шаровой ДУ32 перекрывает поток поворотом шара на 90 градусов. В открытом положении отверстие сферы совпадает с осью трубопровода - среда проходит свободно. Поворот рукоятки на четверть оборота ставит глухую часть шара поперек потока - затвор герметично закрывается.

Шар свободноплавающий: под давлением среды он прижимается к выходному седлу, и усилие герметизации растет вместе с перепадом давления. Седла из фторопласта дают класс герметичности А даже после тысяч циклов. Заклинивание затвора исключено - шар свободен на оси штока.

Клапан 32 мм работает только в двух положениях: открыто или закрыто. Использовать кран DN32 как регулирующий запрещено паспортом изделия.

Рабочие среды и сферы применения

Краны шаровые стальные фланцевые ДУ32 работают со средами, нейтральными к материалам деталей:

• вода - сетевая, подпиточная, питьевая, горячая до +200 °С;
• пар и конденсат - до +150...+200 °С в зависимости от серии;
• природный газ и сжиженные углеводородные газы - в исполнениях с газовой сертификацией;
• нефтепродукты, масла, ГСМ;
• аммиак, антифризы и прочие нетоксичные неагрессивные жидкости.

Сферы: магистральные и распределительные тепловые сети, котельные, ИТП, водоканалы, системы газоснабжения, нефтяные и химические производства, энергетические объекты.

Правила эксплуатации и ограничения

Основные условия эксплуатации крана ДУ32 (ДУ 32):

• давление среды - не выше условного: Ру16 - 1,6 МПа; Ру25 - 2,5 МПа; Ру40 - 4,0 МПа;
• температура - в пределах -60...+200 °С для исполнений ХЛ1;
• среда - без абразивных частиц: окалина и песок царапают шар и седла;
• режим работы - только "открыто" или "закрыто", дросселирование потока не допускается;
• гидроудары и замерзание среды в полости недопустимы;
• обслуживание - визуальный осмотр, проверка затяжки штока, смазка привода по регламенту.

При соблюдении правил кран ДУ32 служит не менее 30 лет и сохраняет герметичность класса А на весь ресурс.

Как выбрать, на что обратить внимание

Подбирая кран шаровой фланцевый ДУ32, проверьте пять параметров:

• Давление. Сверьте Ру крана с рабочим давлением сети. Для тепловых сетей обычно берут Ру16 или Ру25, для нефтегаза - Ру40 и выше.
• Материал корпуса. Сталь 20 - для умеренного климата (У1), сталь 09Г2С - для холодного (ХЛ1). Нержавеющие корпуса - для агрессивных сред.
• Тип прохода. Полнопроходной кран DN32 дает минимальные гидравлические потери и подходит под счетчики и очистные устройства. Стандартнопроходной дешевле и компактнее.
• Управление. Рукоятка - до ДУ100. Для больших диаметров нужен редуктор или привод - проверьте монтажный фланец ISO 5211.
• Документы. Паспорт с заводским номером, сертификаты ТР ТС 010/2011, для газовых исполнений - ГАЗСЕРТ.

Сверьте строительную длину с существующей врезкой, если меняете старую задвижку. Расхождение по фланцам ГОСТ 33259 оборачивается проблемами при монтаже.

Сфера применения кранов ДУ32

Краны шаровые стальные фланцевые ДУ32 закрывают большой сегмент задач. Клапан 32 мм берут для ответственных узлов, где латунная арматура не проходит по температуре или прочности. Типовые участки трубопровода диаметром одного и одной четверти дюйма:

• теплоснабжение - магистрали ТЭЦ, РТС, ЦТП, узлы учета;
• водоснабжение и водоотведение - напорные коллекторы насосных станций;
• газораспределение - ГРУ, ГРПШ, байпасные линии (с газовым исполнением);
• нефтегаз - межпромысловые трубопроводы, технологические обвязки;
• энергетика - обвязка котлов, питательные линии;
• пожаротушение - магистрали и обводы.

На участке диаметром одного и одной четверти дюйма кран ДУ32 часто заменяет задвижку: он легче, закрывается быстрее и требует меньше обслуживания.

Эксплуатация и монтаж

Краны шаровые стальные фланцевые ДУ32 монтируют между ответными фланцами трубопровода. Порядок работ:

• проверьте фланцы по ГОСТ 33259 - диаметры, количество и расположение отверстий;
• установите прокладки между краном и фланцами, затяните крепеж крест-накрест с равномерным моментом;
• не доваривайте трубы врезкой рядом со смонтированным краном - сварка прожигает фторопластовые седла;
• кран ДУ32 ставят в любом положении, но шток лучше ориентировать горизонтально или вверх;
• после монтажа проведите испытания на прочность и плотность по ГОСТ 33257;
• оставьте свободный доступ к рукоятке для полного поворота на 90 градусов.

В эксплуатации следите за герметичностью штока: подтяжку уплотнительной втулки выполняют штатным ключом. Разборные корпуса позволяют менять седла и кольца без демонтажа крана с трубопровода - это плюс для ответственных участков.

Вопросы и ответы о кранах шаровых стальных фланцевых ДУ32

1. Что такое ДУ32 в маркировке крана?
ДУ - диаметр условного прохода в миллиметрах. Кран ДУ32 имеет проход 32 мм, что примерно соответствует DN32 и одному и одной четверти дюйма.

2. Какое давление держит кран ДУ32?
Стандартные исполнения - Ру16 (1,6 МПа), Ру25 (2,5 МПа) и Ру40 (4,0 МПа). Ряд серий, например МАРШАЛ, выпускают на Ру80 и Ру100.

3. Какая рабочая температура у стального крана DN32?
Диапазон от -60 до +200 °С. Исполнение У1 - работа от -40 °С, исполнение ХЛ1 - от -60 °С. Пар и горячая вода допускаются до +200 °С.

4. Чем отличается разборный кран от цельносварного?
У разборного (КШ.Р.Ф, 11с67п СФ) корпус стянут шпильками - уплотнения меняют на месте. Цельносварной (КШ.Ц.Ф, 11с67п ЦФ) не разбирается, но герметичнее и проще в эксплуатации.

5. Можно ли регулировать расход краном ДУ32?
Нет. Шаровый кран - запорная арматура. Рабочее положение - только открыто или закрыто. Для регулирования ставят балансировочные клапаны.

6. Каким приводом комплектуют кран ДУ32?
До ДУ100 хватает рукоятки-рычага. Большие диаметры комплектуют редуктором, электро- или пневмоприводом на монтажном фланце ISO 5211.

7. Какие фланцы нужны для крана ДУ32?
Ответные фланцы по ГОСТ 12815 или ГОСТ 33259. Количество и диаметр отверстий зависят от Ру и типоразмера - уточняйте в паспорте изделия.

8. Какой ресурс и срок службы у крана ДУ32?
Производители заявляют не менее 10 000 рабочих циклов и срок службы не менее 30 лет при соблюдении условий эксплуатации.

9. Можно ли ставить кран ДУ32 на газ?
Да, если исполнение газовое и изделие прошло сертификацию ГАЗСЕРТ. Обычное водяное исполнение на газовые трубопроводы ставить нельзя.

10. Где взять паспорт и сертификаты на кран DN32?
Паспорт с заводским номером входит в комплект поставки. Сертификаты соответствия и разрешения предоставляет дилер по запросу при оформлении заказа.
