Краны шаровые стальные Temper

Краны шаровые стальные Temper в Новосибирске

Определение

Краны шаровые стальные Temper - запорная арматура российского производства с цельносварным корпусом. Технология унаследована от европейского производителя шаровой арматуры, выпускавший краны с 1993 года.

Краны Temper работают на водах тепловых сетей, природном газе и неагрессивных жидкостях. Диапазон - Ду 15-200 и выше, давление Ру 16-40.

Расшифровка названия (маркировки)

Артикул Temper состоит из числовых блоков:

• первые три цифры - серия крана (282, 283, 286, 293);
• далее - код условного диаметра и давления.

Пример: 28320050 - серия 283, Ду 50, Ру 40, фланцевое исполнение.

Примеры маркировки

• 28320050 - фланцевый цельносварной, стандартнопроходной, Ду 50, Ру 40;
• 28620080 - цельносварной фланцевый, Ду 80;
• 29320050 - фланцевый полнопроходной, Ду 50, Ру 40.

Технические аналоги

Аналоги по функциям и присоединению - краны LD, МАРШАЛ 11с67п и ALSO серий КШ.Ф, КШ.П. Подбор ведут по строительной длине, Ду, Ру и классу герметичности.

Основные технические характеристики

• диаметры - Ду 15-200 и выше;
• давление - Ру 16-40 (1,6-4,0 МПа);
• корпус - цельносварной;
• материал - сталь 20 и 09Г2С;
• класс герметичности - А по ГОСТ 9544;
• управление - ручка, редуктор, привод.

Разновидности исполнения

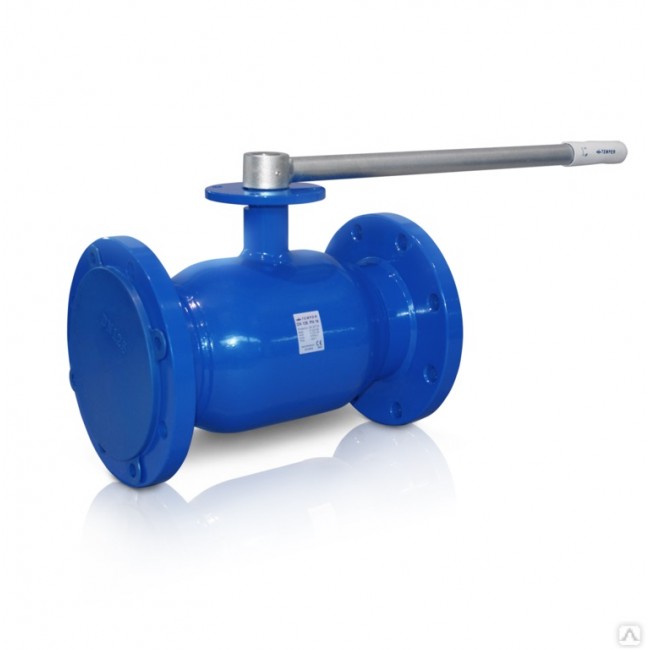

• серия 282 - цельносварной корпус с фланцевым присоединением;
• серия 283 - цельносварной стандартнопроходной фланцевый;
• серия 286 - цельносварной фланцевый;
• серия 293 - фланцевый полнопроходной;

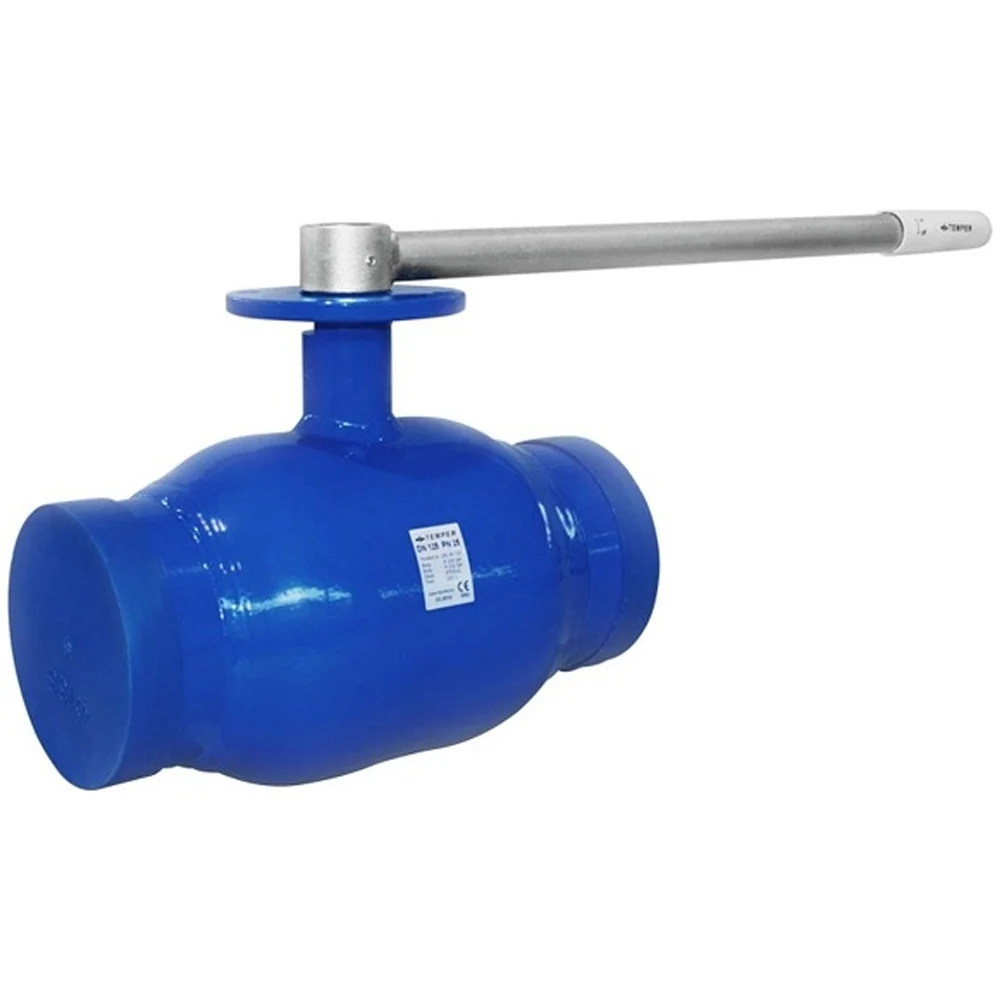

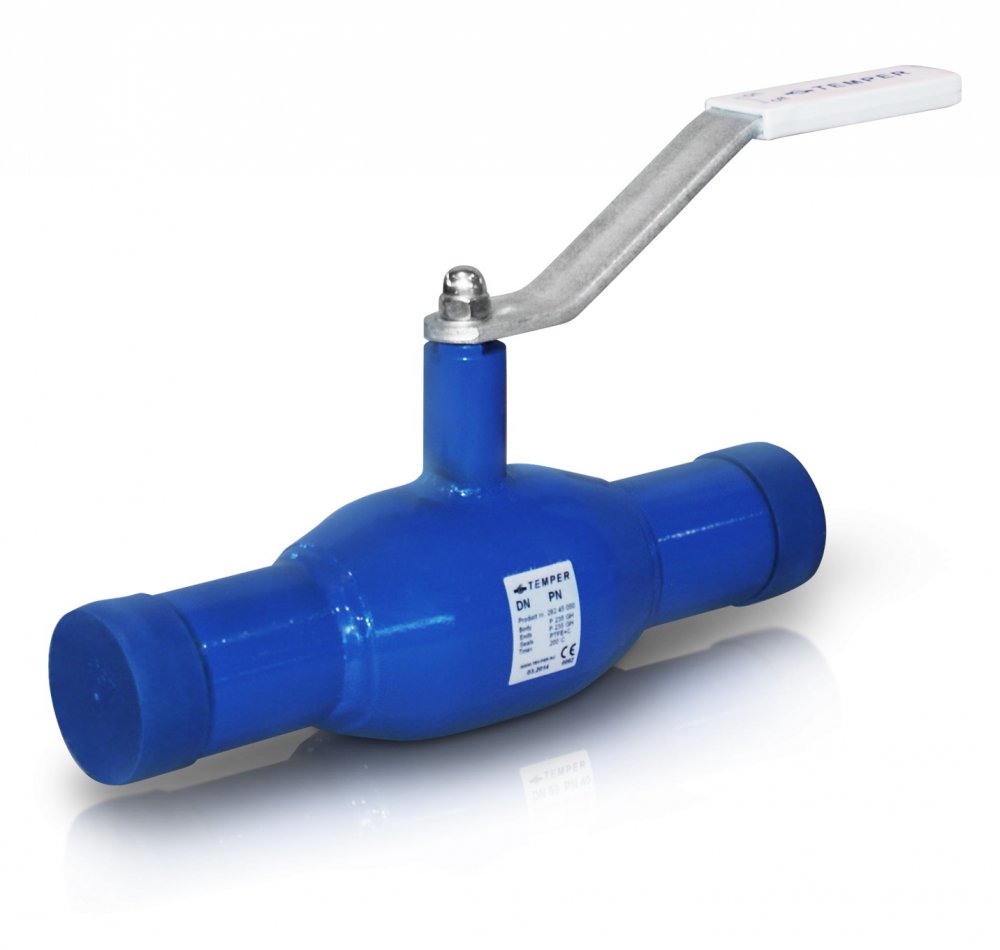

• исполнения под приварку и с приводом - по заказу.

Конструкция и ключевые элементы

Корпус сварен из двух частей и не имеет разъема. Внутри - шар с фторопластовыми седлами. Шток уплотнен кольцами, затвор герметичен в обоих направлениях потока.

Материал корпуса и основных элементов

• корпус - сталь 20 (умеренный климат) или 09Г2С (холодный климат);
• шар - полированная сталь;
• седла, уплотнения - фторопласт;
• шток - нержавеющая сталь.

Принцип работы

Ручку поворачивают на 90 градусов. Шар с каналом открывает или перекрывает поток. Седла прижимаются к шару давлением среды, поэтому герметичность сохраняется при перепадах давления.

Рабочие среды и сферы применения

Среды: вода тепловых сетей, природный и другие неагрессивные газы, нефтепродукты, нейтральные жидкости. Сферы: централизованное теплоснабжение, газотранспортные и газораспределительные системы, ЖКХ, промышленность.

Правила эксплуатации и ограничения

• рабочая позиция - только «открыто» или «закрыто»;
• не применять как регулирующий орган;
• давление и температура - по паспорту серии;
• при монтаже на подземных участках выбирают исполнения с герметичным узлом штока.

Как выбрать, на что обратить внимание

• серия под тип присоединения и проход;
• Ду трубопровода;
• Ру и температура среды;
• управление - ручка или привод.

Наиболее востребованные диаметры и давления

Наибольший спрос - Ду 25-150 при Ру 16 и Ру 40. Полнопроходные 293 берут на магистральных участках, стандартнопроходные 283 - на вводах и в обвязке узлов учета.

Преимущества

• цельносварной корпус без протечек через разъем;
• стойкость к температурным перепадам тепловых сетей;
• компактная строительная длина;
• герметичность класса А;
• опыта выпуска шаровой арматуры - с 1993 года.

Эксплуатация и монтаж

Монтаж - фланцевым соединением по ГОСТ 33259 или приваркой. При приварке узлы уплотнений защищают от перегрева согласно инструкции. Периодическое обслуживание не требуется, ведут контроль затвора и сварных швов.

Часто задаваемые вопросы

Откуда технология кранов Temper?
За основу взята технология эстонского производителя Temper OU, выпускавшего шаровую арматуру с 1993 года; производство локализовано в России.

Какие серии кранов Temper выпускаются?
Основные серии - 282, 283, 286 и 293: цельносварные фланцевые и полнопроходные исполнения.

Как прочитать артикул 28320050?
283 - серия, далее коды диаметра и давления: Ду 50, Ру 40.

Краны Temper подходят для газа?
Да, есть исполнения для природного и других неагрессивных газов в системах газоснабжения и газораспределения.

Какой температурный предел по среде?
Краны рассчитаны на воды тепловых сетей с высокими температурами; точный предел указан в паспорте конкретной серии.

Чем 283 отличается от 293?
283 - стандартнопроходной, 293 - полнопроходной с минимальным гидравлическим сопротивлением.

Нужна ли подтяжка сальника?
Нет, корпус цельносварной, узлы уплотнений не требуют подтяжки в эксплуатации.

Можно ли ставить кран в любом положении?
Да, монтажное положение произвольное; при приварке следуют инструкции завода по защите уплотнений.

Какой класс герметичности?
Класс А по ГОСТ 9544 - нулевая протечка через затвор.

Есть ли исполнения с электроприводом?
Да, краны комплектуются приводами по заказу - для автоматизации узлов учета и насосных.

Где купить

Краны шаровые Temper можно купить у официального дилера DN-PN.RU. На сайте компании - актуальный прайс-лист с ценой на каждую позицию, стоимость доставки рассчитывается по региону. Каждый кран отгружается с паспортом изделия и сертификатами соответствия ТР ТС. Дилер DN-PN.RU помогает подобрать Ду, Ру и тип присоединения под проект, рассчитывает смету и отгружает со склада. Оформите заказ на dn-pn.ru или запросите счет.
